显微镜红外物镜

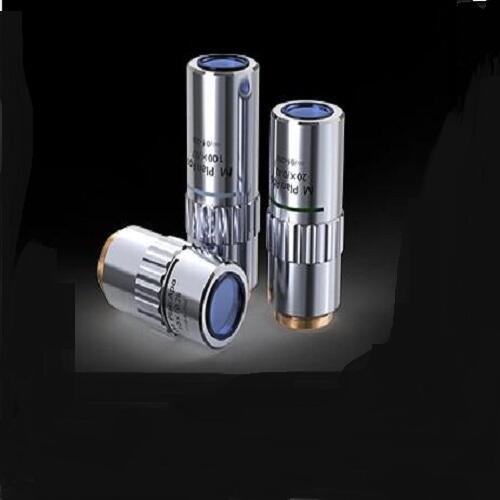

M plan 95mm 长工作距离红外光通过物镜（NIR物镜）：
|
名称 |
M plan 95mm 长工作距离红外光通过物镜（NIR物镜） |
|
||||||||
|
NA |
工作距离（WD） |
焦距f’（m） |
分辨率R（μm） |
焦深 |
视野（mm）φ24接眼 |
视野（mm） |
透过率 |
备注 |
||
|
20X |
0.45 |
17.4 |
10 |
0.61 |
1.36 |
Φ1.2 |
0.24x0.32 |
450nm~700nm 70%以上， 770nm~790nm 90%以上 |
激光波长780nm消色 |
|
|
50X |
0.8 |
4.04 |
4 |
0.34 |
0.43 |
Φ0.48 |
0.1x0.13 |
|||
1.以上物镜均为无限远光学系统，复消色差平场物镜。中间镜筒f'=200mm。
2.以上物镜的齐焦距离均为95mm。
3.以上物镜的连接螺纹均为M26x0.706 （M26x1/36"）, 但可根据客户需求进行定制 或通过转接环连接。
4.以上物镜的“HL”标识为超长工作距离。
5.以上长工作距离物镜配接视频单筒连续变倍体视显微镜或工业检测显微镜， 广泛应用于各种金相检 测 ，如电子行业的导电粒子、IC集成电路的微分子、晶圆体等的检测。
